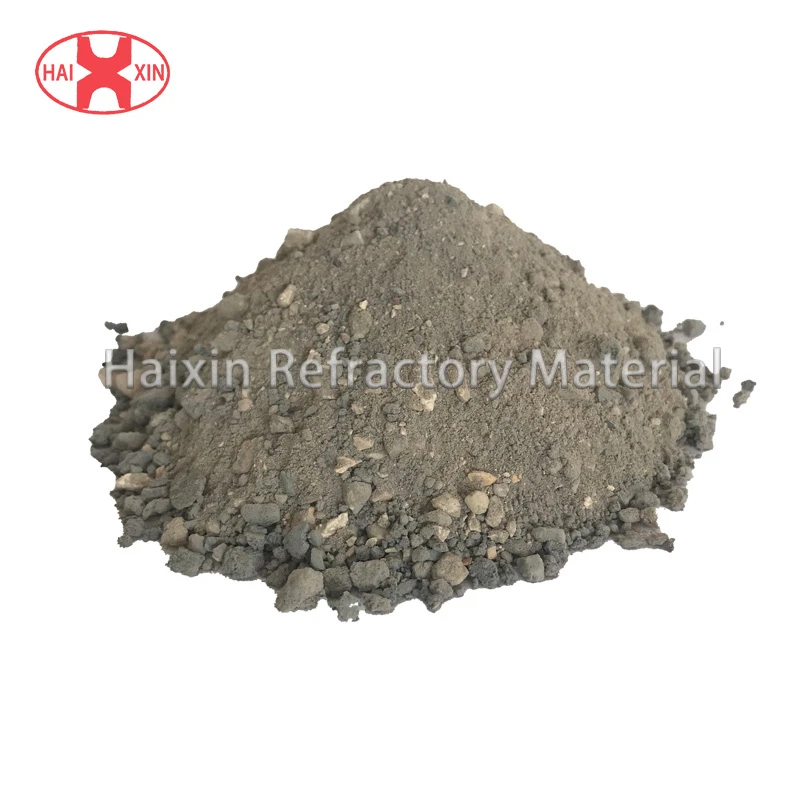

Lahka jakost z visoko trdnostjo

Lahki kasti z visoko trdnostjo so narejeni iz skrilavca s ceramsite, glineni ceramsite ali skrilavci gline ceramsite z glino, visoko glinico, mullit in drugimi finimi praški, vezavi in ​​dodatki. Kot je znano vsem, je zaradi razlik v surovinah in procesih streljanja v ceramsite tudi velika gostota delcev cerama. Tisti, ki plavajo po vodi, se imenujejo lahki ceramsite, tisti, ki se potopijo pod vodo, pa se imenujejo težki ceramsite. Glede na različne vrste CERAMSite lahko pripravimo različne vrste visoko trdnih ognjevzdržnih kanablov.

CERAMSITE, ki se uporablja pri lahkih kanalih z visoko trdnostjo, je iz izbranega voda iz skrilavca, z ognjem 1300 stopinj, navidezno poroznostjo 66%, cilindersko stiskalno trdnost 2,9MPA po 4-cm stiskanju in obsežno gostoto 890kg/m3 za 5 ~ 10mm. Delci, manjši od 5 mm, so na splošno zdrobljeni iz velikih delcev CERAMSITE in pregledani. Da bi prilagodili zmogljivost, se dodajo visoko alumina ali mullitni toplotno odporni delci opeke; CERAMSITE v prahu, glineni prah ali aluminini klinker prah se uporablja kot ognjevzdržni prah, Ca -50 cement se uporablja kot vezivo, odmerek je približno 38%, MF reduktor vode pa se uporablja kot primes.
